При заказе металлорежущего инструмента специалисты снабжения и инженеры-технологи постоянно сталкиваются с буквенно-цифровыми обозначениями вида CCMT 09T304, CNMG 120408 или DNMG 150604.

Это не случайный набор символов, а международный стандарт ISO 1832, в котором зашифрованы все ключевые характеристики пластины: от формы и заднего угла до толщины и радиуса при вершине.

В этой статье мы подробно разберем структуру маркировки, покажем наглядные таблицы расшифровки и научим быстро читать любой код.

Структура кодировки ISO 1832

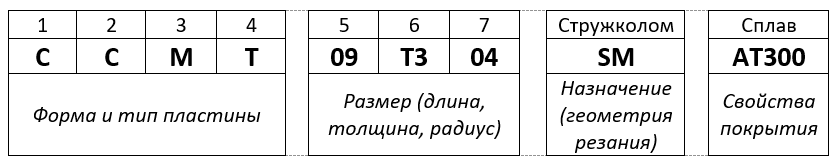

Маркировка стандартной токарной пластины состоит из 7 основных позиций (4 буквы и 3 пары цифр), к которым производители добавляют обозначение стружколома и марку сплава.

Расшифровка

Буквенная часть (Символы 1–4): Геометрия и конструкция

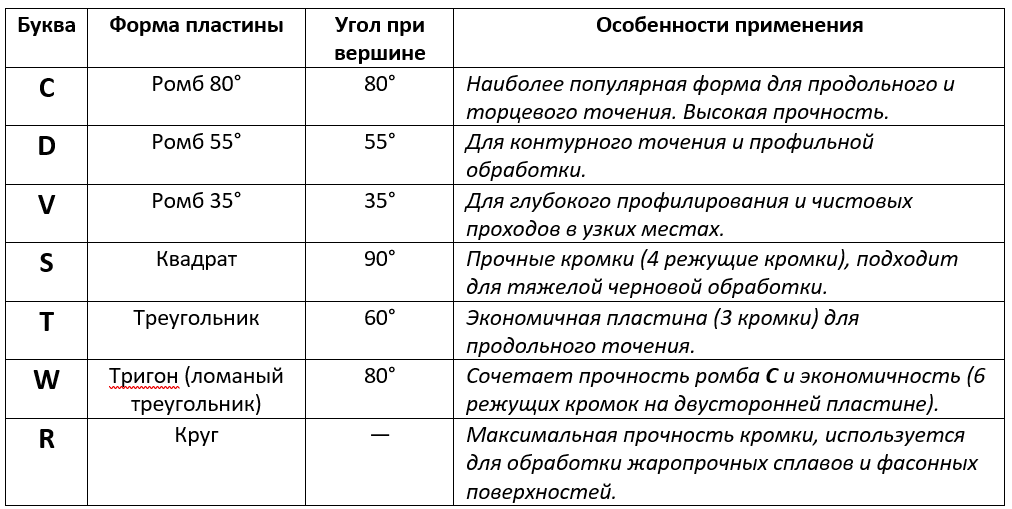

1. Форма пластины в плане (1-я буква)

Определяет прочность режущей кромки, универсальность применения и доступность при обработке сложных контуров.

Расшифровка

2. Задний угол пластины (2-я буква)

Задний угол влияет на трение между пластиной и обработанной поверхностью детали.

  • N (0°) — Негативные пластины: Не имеют заднего угла. Двусторонние (режущие кромки есть и сверху, и снизу). Идеальны для черновой и получистовой обработки, выдерживают высокие нагрузки.

  • C (7°), P (11°), B (5°), D (15°) — Позитивные пластины: Односторонние пластины с выраженным задним углом. Снижают силы резания и вибрации. Применяются для растачивания отверстий, обработки тонкостенных деталей и маломощных станков.

3. Класс точности / Допуски (3-я буква)

Определяет предельные отклонения по высоте, толщине и размеру вписанной окружности.

  • M — Самый распространенный класс для черновой и получистовой обработки (прессованная пластина с высокой повторяемостью).

  • G — Прецизионные шлифованные пластины с минимальными допусками. Применяются для чистовой высокоточной обработки.

  • U, E, H — Специализированные классы точности.

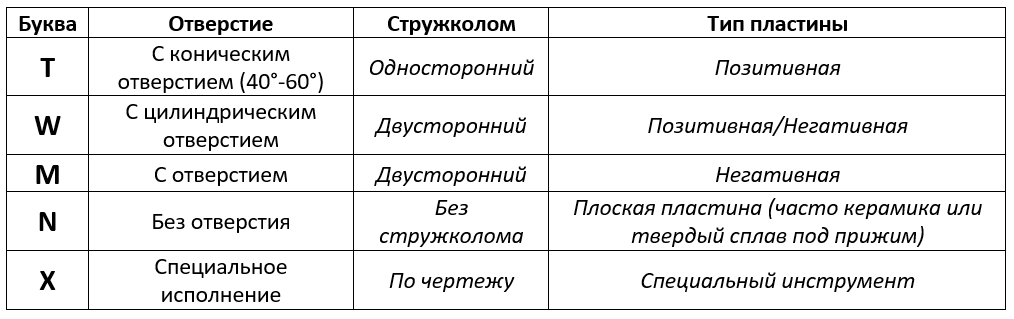

4. Тип крепления и наличия стружколома (4-я буква)

Характеризует конструкцию центрального отверстия и наличие стружколомающих канавок.

Расшифровка

Цифровая часть (Символы 5–7): Размеры пластины

Цифровой блок задает физические габариты инструмента.

Расшифровка

5. Длина режущей кромки (Позиция 5)

Указывается в миллиметрах (двумя цифрами):

  • 09 = 9.7 мм (для формы C)

  • 12 = 12.7 мм

  • 16 = 16.5 мм

6. Толщина пластины (Позиция 6)

Обозначается кодом толщины в миллиметрах:

  • 02 = 2.38 мм

  • 03 = 3.18 мм

  • T3 = 3.97 мм (буква T используется, чтобы не путать с кодом 03)

  • 04 = 4.76 мм

  • 06 = 6.35 мм

7. Радиус при вершине (Позиция 7)

Указывает радиус скругления вершины в десятых долях миллиметра:

  • 02= 0.2 мм (чистовая обработка, тонкие детали)

  • 04= 0.4 мм (универсальный чистовой/получистовой радиус)

  • 08 = 0.8 мм (получистовая и черновая обработка)

  • 12= 1.2 мм (тяжелая черновая обработка)

Пример полного разбора популярной пластины

Разберем пластину CCMT 09T304-SM:

  • C — Форма ромб с углом 80°.

  • C — Позитивный задний угол 7°.

  • M — Допуск класса M (прессованная).

  • T — Отверстие с конической фаской для крепления винтом.

  • 09 — Длина режущей кромки 9.7 мм.

  • T3 — Толщина пластины 3.97 мм.

  • 04 — Радиус при вершине 0.4 мм.

  • SM — Фирменный стружколом производителя (в данном случае: получистовая обработка нержавеющих сталей и пластичных материалов).

Совет технолога: При выборе альтернативного бренда твердосплавного инструмента первые 7 символов кода по ISO должны полностью совпадать с вашей текущей пластиной. Изменяться могут только обозначения стружколома и марки сплава.

Дополнительные обозначения: Стружколом и Сплав

После основного ISO-кода через дефис указываются маркировка стружколомной геометрии и твердый сплав. Например: CCMT 09T304-SM AT300.

  • Стружколом (SM) определяет, как пластина будет сворачивать и ломать стружку при определенных подачах и глубинах резания.

  • Сплав (AT300) определяет износостойкость, прочность и материал, для которого предназначена пластина (сталь, нержавеющая сталь, чугун, титан).
